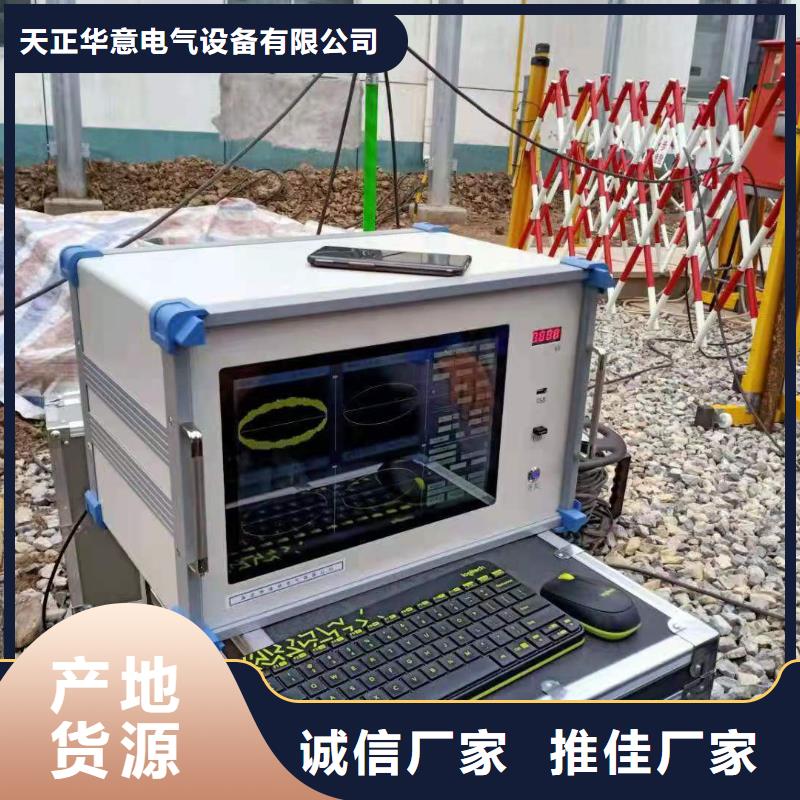

江西九江局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。

江西九江局部放电检测仪 高频脉冲电流法高频脉冲电流检测技术，在足够宽的频带范围内，通过安装在被测设备接地线上的穿芯式电流传感器或钳型电流传感器，检测PD的脉冲信号，也称为高频电流互感器方法。如通过在XLPE电缆接地线上或电缆本体上安装高频电流传感器（HFCT），以耦合高频脉冲电流流经通路上所产生的电磁场信号。HFCT高频电流传感器实际上是一种宽频带罗戈夫斯基线圈型电流传感器，检测频带通常在几百kHz到几十MHz，能够有效地获取PD信号。该电流传感器主要由磁芯、线圈、金属屏蔽盒等组成。磁芯采用耐磨耐蚀、高频高导磁率、损耗小、稳定性好的磁性材料，由两个半环经金属屏蔽盒的闭合结构而形成圆环。金属屏蔽盒为两半环结构，尺寸稍大于磁芯，安放和固定磁芯，该屏蔽盒可屏蔽现场空间的干扰，以减少甚至避免现场测量PD时的干扰。在电力电缆局放检测时，导线和金属屏蔽之间由绝缘材料隔开形成分布电容，该电容只有几百皮法，对高频信号为良导体。因此，高频的局放信号由分布电容对接地引线构成回路传输，在电缆接头屏蔽接地线上安装宽频带电流互感器（HFCT）可检测到放电脉冲信号，并能够确定局部放电的量值。
